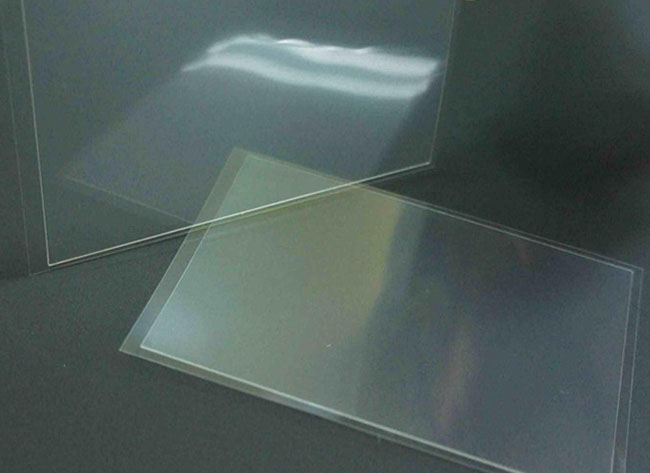

提到一个新鲜事物，尤其是科技产品，人们总会下意识的问一句：这东西谁发明的？当然，ITO导电玻璃也一样，也有不少人在问，能让普通玻璃导电，它到底是哪位高人发明出来的。
首先，在这里，我们必须要说一句，很抱歉，我们查阅了大量的资料，也没能查清楚具体是谁发明了ITO导电玻璃。并且，我们查到，从 1950 年前后问世以来，一直到1970年代前后，ITO导电膜玻璃都算是萌芽状态，也就是说，在1970年之前，并没有人真正的对外界宣称自己成功研发的ITO导电玻璃。
二、据可查到的信息显示，直到20世纪70年代。ITO导电膜玻璃才开始逐渐的走向实际应用，当然，我们仍然没有查到具体的年月和对应的人。只知道，它最早是被应用于液晶显示屏，并率先量产、走向市场。此后的十年，ITO玻璃就开启了快速发展的道路。
三、大概是从1980年代开始，ITO导电膜玻璃就已经不只是应用在液晶显示屏上了，电子表（当然，不是现在的智能手表）、计算器、计时器等产品，也成了ITO玻璃的主战场，也就是专业上所说的各类TN-LCD场景的应用。1990年代开始，ITO 导电膜玻璃就开始广泛应用于所谓的STN-LCD领域了，包括手机、笔记本电脑、PDA 等产品场景。
四、本世纪到现在，我们能够看到的ITO玻璃应用场景，更多的是触屏手机、各类触控面板。ITO导电膜玻璃已经不再限于TN-LCD、STN-LCD这些场景，OLED、触摸屏等更为高科技的产品领域，都有了它的用武之地。
五、材质和工艺方面，早期的ITO导电膜玻璃是采用铟锡合金作为溅射靶材，进而通过氧化反应形成膜导电膜。但这种材质有这天然的缺陷，比如，它对溅射工艺控制的要求就非常严格。因为氧气流量的轻微波动，可能就会导致氧化反应的不均匀，最终导致膜层的透过率和刻蚀性变差。而如果氧气流量过大，又会使得靶面溅射效率下降，进而影响膜层的厚度和阻值。
因此，随着镀膜技术的不断发展和新材料的研发，氧化靶出现了。这种制作工艺就是将高纯度的氧化铟和氧化锡超细粉末，按比例充分混合后、采用粉末冶金工艺烧结成固体靶材。这样的好处是可以避免上述用铟锡合金作为溅射靶材、通过氧化反应形成导电膜的工艺所出现的大部分问题。

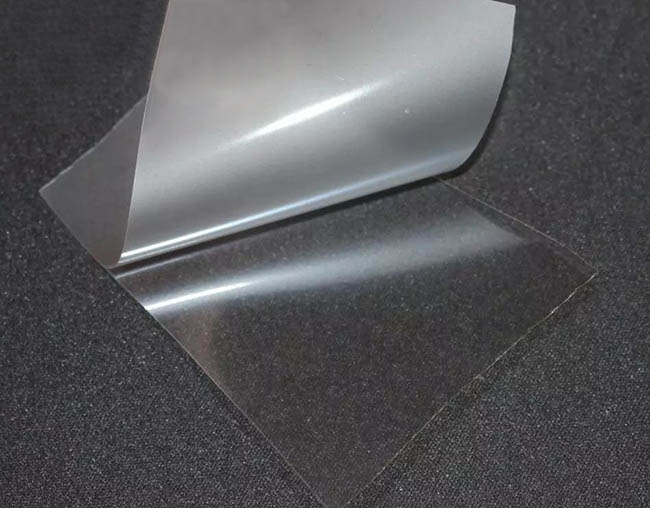

六、在未来的很长一段时间内，我们认为ITO导电薄膜和导电玻璃都将处于整个智能穿戴设备产业链上游位置，是整个显示触控行业基础而又关键的材料。伴随着0.15mm~0.28mm超薄ITO导电膜产品的蓬勃发展，市场也将超薄ITO导电膜产品作为重点推进方向去扶持，一系列利好的政策支持也为我国超薄ITO导电膜产品、平板显示及触摸屏产业的突破奠定了良好的基础，国内一些有实力的科技公司纷纷涉足ITO显示及触控行业，掀起一股产业投资热潮。
作为专业的导电玻璃厂家，苏州尚阳太阳能科技有限公司多年专注于ITO/FTO导电玻璃、镀钼玻璃、浮法玻璃、石英玻璃、柔性导电膜，以及玻璃相关实验室设备的设计、研发和产销。
产品广泛应用于太阳能、显示屏、智能家居、电子电器、光学、高校实验室、科研所等各种行业，并为广大客户提供完善的售后服务。一手厂家货源，尺寸、厚度、阻值均可定制，质量过硬，价格优异，欢迎来电垂询！
本文部分内容援引自网络，由尚阳科技整理发布，转载请注明！
