近日，有报道称有的科技公司已将石墨烯应用于触摸屏的样品制作，但是并没有得到证实。每年的二季度，都是消费类电子行业的淡季，也是各厂商密集更新机型，测试市场的主要的阶段。同时这个时间点也是各种新型材料密集活动送样的关键期，都想在新机型测试过程中，能把自己的材料应用放到测试科目中去。
而在显示产业里面，许多的产品升级，都是源于材料技术的突破，各种新型材料在显示产业里的应用研究，一直是相关企业和科研院所的重点研究对象，也是行业里很多厂商期望能实现弯道超车的寄托所在。
前面提到的石墨烯和纳米银线材料，由于电阻较低，又能实现相当的透明度，一度被认为是显示产业顽固材料ITO的杀手级替代材料的代表。
ITO导电材料在应用过程中，一般仅需几百埃的厚度，也就是几十纳米的厚度，就可以完全胜任既透明又导电的特性。ITO导电材料从显示器件量产开始，直到今天，其地位难以撼动的主要原因，并不仅仅因为其导电与透明两个特点，其中还有一个重要的参数，是它能在纳米级的体积内形成比较均匀的电场，这是其它替代材料目前还无法做到像ITO那么完美的地方。
现在的新型导电材料，为了实现透明状态下导电，其中有一种主要的方式，是把导电物的线径降低到可见光的波长感应范围之外，也就是把线径降到纳米级别。只要这些线径降低后的导电物没有密集聚集，保持足够的体积光通量，就能实现透明与导电两个特性。
这种方式下，所有的导电金属元素和碳元素，基本上都可以在纳米级处理后做到类似的应用，银和碳元素由于获取纳米线径的技术难度相对较低，所以被行业研究得最多。另外还有一种实现透明与导电两个特性的方式，就是把导电金属原子或碳原子组装成一层以苯环结构（即六角形蜂巢结构）周期性紧密堆积的二维导电材料，其中碳原子组成的二维碳导电材料就叫石墨烯，其它一种或多种原子组成的二维导电材料，就叫某某二维烯材料。
导电二维烯材料的特性是材料由原子组成，成份单纯，结构十分稳定，电阻同样很低。然而也正是因为它是由原子组成，导电二维烯材料本身没有自由的电子可以利用，外来的电子也不能在材料里面存留，导致这种材料在以掺杂理论为基础的半导体电子领域，暂时不能适应电场驱动的功能需要。
另外，导电二维烯材料要获得完美的结构，还挑战了材料工艺的提纯极限，同一平面内单个结构的破坏往往意味着整体材料二维性能的失效，所以要捕捉并锚定二维烯材料在一个连续的空间维度几乎成了材料是否有应用价值的关键。石墨烯和纳米导电材料在目前的技术条件下，要在纳米级的体积内实现均匀的电场十分困难，很大程度上限制了它们在显示器上的应用。
近几年，电容触摸屏市场的快速发展，导致透明导电材料的市场需求也增长迅猛，ITO材料替代技术也成了各类新型导电材料用来吸引产业和资本眼球的重要招数。而制造工艺的快速成熟，也让触摸屏企业把成本压力放到了寻找主要材料的替代技术上，更加迎合了新型导电材料的市场需求佐证。

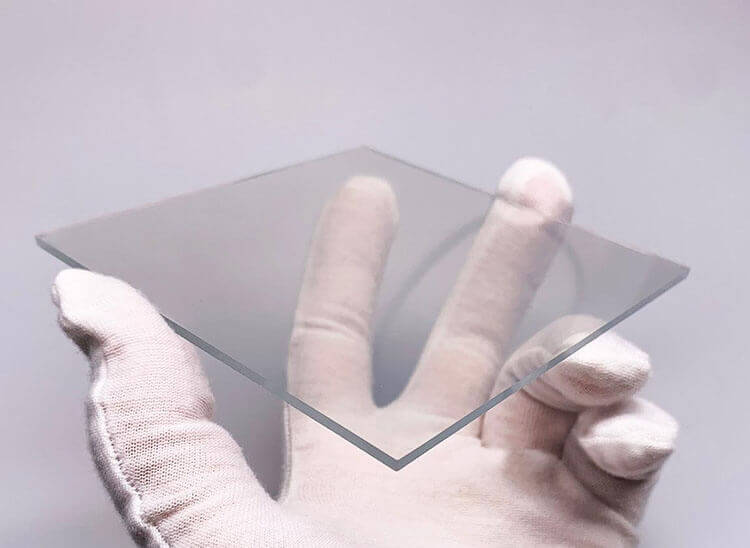

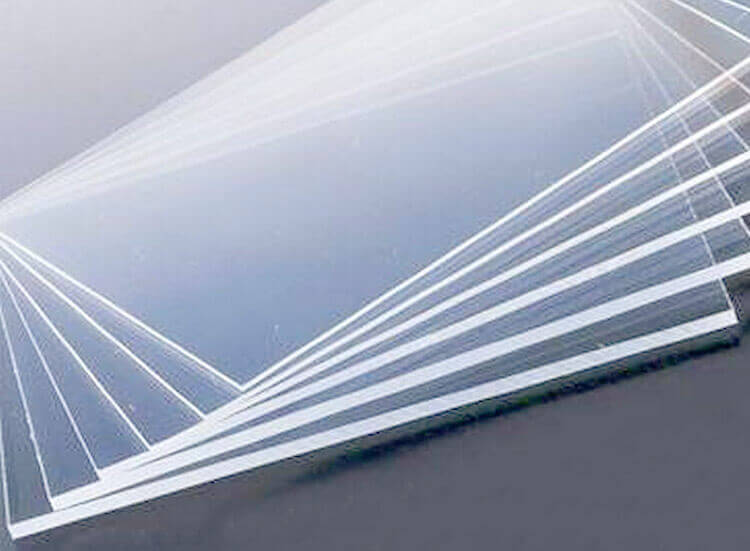

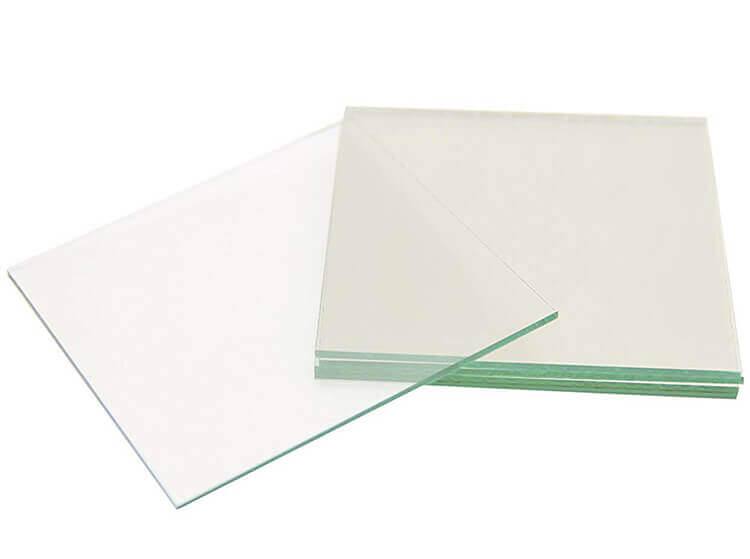

作为专业的导电玻璃厂家，苏州尚阳太阳能科技有限公司多年专注于ITO/FTO导电玻璃、镀钼玻璃、浮法玻璃、石英玻璃、柔性导电膜，以及玻璃相关实验室设备的设计、研发和产销。
产品广泛应用于太阳能、显示屏、智能家居、电子电器、光学、高校实验室、科研所等各种行业，并为广大客户提供完善的售后服务。一手厂家货源，尺寸、厚度、阻值均可定制，质量过硬，价格优异，欢迎来电垂询！
本文部分内容援引自网络，由尚阳科技整理发布，转载请注明！
