线路板导电膜处理工艺

在电子行业中，线路板是不可或缺的重要组成部分。而导电膜处理工艺则是线路板制造过程中的关键步骤之一，它直接影响到线路板的电气性能和使用寿命。那么，这种神秘的导电膜处理工艺究竟是如何进行的呢？让我们一起揭开它的神秘面纱。

首先，我们需要了解什么是导电膜。导电膜是一种具有良好导电性能的材料，通常由金属或合金制成。在线路板制造过程中，导电膜被涂覆在绝缘基材上，形成电路图案，从而实现电流的传输。

导电膜处理工艺主要包括以下几个步骤：

1、预处理：这是导电膜处理工艺的第一步，主要是对基材进行清洁和粗糙化处理。清洁的目的是去除基材表面的尘埃、油污等杂质，以保证导电膜与基材的良好附着力。粗糙化处理则是通过物理或化学方法，使基材表面形成微小的凹凸不平，以增加导电膜与基材的接触面积，提高导电性能。

2、涂覆：预处理完成后，就可以开始涂覆导电膜了。涂覆方法有很多种，如喷涂、滚涂、浸涂等，选择哪种方法主要取决于基材的形状和大小。涂覆时，需要控制好导电膜的厚度，过厚会导致电阻增大，影响导电性能；过薄则会导致附着力不足，容易剥落。

3、固化：涂覆完成后，导电膜需要进行固化处理。固化是通过加热或紫外线照射等方式，使导电膜中的溶剂挥发，从而形成稳定的固态结构。固化温度和时间需要严格控制，过高的温度和过长的时间都可能导致导电膜的性能下降。

4、刻蚀：固化完成后，就需要进行刻蚀处理了。刻蚀是通过化学或电化学方法，去除不需要的导电膜部分，从而形成电路图案。刻蚀深度和形状的控制是这个步骤的关键技术，需要精确到微米级别。

5、后处理：最后一步是后处理，主要是对刻蚀后的线路板进行清洗和烘干，去除残留的刻蚀剂和水分，以保证线路板的电气性能和使用寿命。

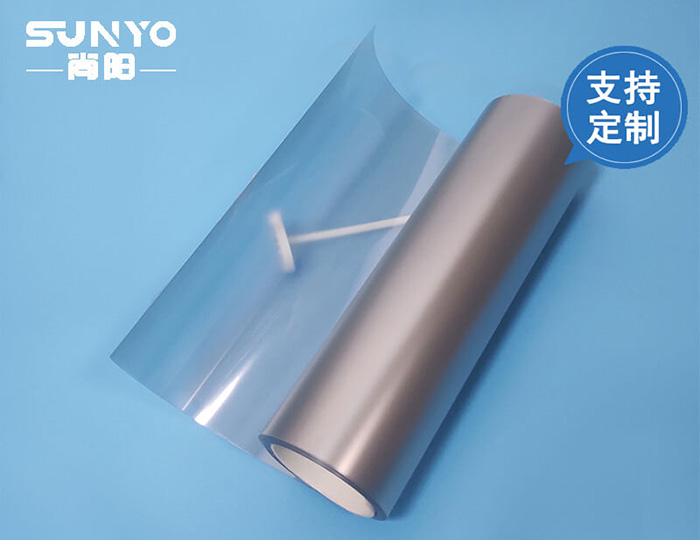

  作为专业的导电玻璃厂家，苏州尚阳太阳能科技有限公司多年专注于ITO/FTO导电玻璃、镀钼玻璃、浮法玻璃、石英玻璃、柔性导电膜，以及玻璃相关实验室设备的设计、研发和产销。

  产品广泛应用于太阳能、显示屏、智能家居、电子电器、光学、高校实验室、科研所等各种行业，并为广大客户提供完善的售后服务。一手厂家货源，质量过硬，价格优异，欢迎来电垂询！
