透明导电薄膜的应用越来越广泛，尤其是在触摸屏、太阳能电池、有机发光二极管（OLED）等领域。其中，氧化铟锡（ITO）因其优良的光电性能和良好的机械强度，成为了最常用的透明导电薄膜材料。然而，如何制备出高质量的ITO薄膜，一直是科研人员努力的方向。本文将探讨几种制备高质量ITO薄膜的方法。
首先，物理气相沉积法（PVD）是一种常用的制备ITO薄膜的方法。这种方法通过将铟和锡的金属源蒸发，然后在基板表面形成薄膜。这种方法的优点是可以精确控制薄膜的厚度和成分，但是设备复杂，成本较高。
其次，化学气相沉积法（CVD）也是一种常用的制备ITO薄膜的方法。这种方法通过将铟和锡的化合物在高温下分解，然后在基板表面形成薄膜。这种方法的优点是设备简单，成本低，但是薄膜的成分和厚度的控制难度较大。
另外，溶胶-凝胶法（Sol-Gel）也是一种制备ITO薄膜的方法。这种方法通过将铟和锡的金属醇盐在酸性或碱性环境中水解，然后通过热处理形成薄膜。这种方法的优点是设备简单，成本低，可以大面积制备，但是薄膜的均匀性和稳定性需要进一步提高。
此外，溅射法也是一种制备ITO薄膜的方法。这种方法通过将铟和锡的金属靶材在高真空环境下离子化，然后沉积在基板表面形成薄膜。这种方法的优点是可以得到高质量的薄膜，但是设备复杂，成本较高。
最后，脉冲激光沉积法（PLD）也是一种制备ITO薄膜的方法。这种方法通过将铟和锡的金属靶材在脉冲激光的作用下蒸发，然后沉积在基板表面形成薄膜。这种方法的优点是可以得到高质量的薄膜，设备简单，但是成本较高。
以上就是关于制备高质量氧化铟锡透明导电薄膜的方法的介绍，希望对大家有所帮助。在未来的科研工作中，我们将继续探索更多的制备方法，以满足科技发展的需求。

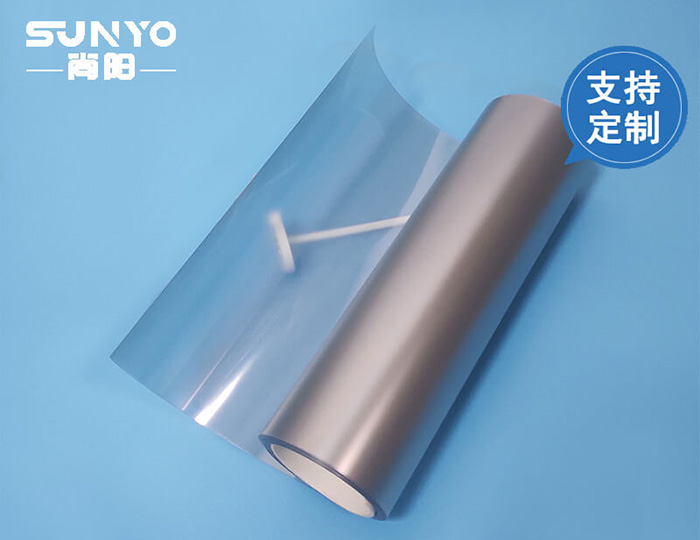

作为专业的导电玻璃厂家，苏州尚阳太阳能科技有限公司多年专注于ITO/FTO导电玻璃、镀钼玻璃、浮法玻璃、石英玻璃、柔性导电膜，以及玻璃相关实验室设备的设计、研发和产销。
产品广泛应用于太阳能、显示屏、智能家居、电子电器、光学、高校实验室、科研所等各种行业，并为广大客户提供完善的售后服务。一手厂家货源，质量过硬，价格优异，欢迎来电垂询！
本文内容由尚阳科技原创，转载请注明出处！
